Festigkeitslehre / Elastostatik

Thema: Flächenträgheitsmoment

Hier kannst du erfahren, was ein Flächenträgheitsmoment (auch: Flächenmoment 2. Grades oder Flächenmoment 2. Ordnung) ist, wo in der technischen Mechanik es Anwendung findet und wie es berechnet wird.

Lass uns gemeinsam diese wichtigen Konzepte erkunden.

Auf dieser Seite
Übungsaufgaben
Inhaltsverzeichnis

3. Parallelverschiebung der Koordinatenachsen - Der Satz von Steiner

Wir haben im vorherigen Abschnitt erarbeitet, wie wir für eine beliebige Fläche und für ein beliebiges Koordinatensystem die Flächenträgheitsmomente in Bezug auf die Achsen des Koordinatensystems bestimmen können.

Da aber der Wert eines Flächenträgheitsmomentes von der Lage der Fläche zum Koordinatensystem, also zu den Bezugachsen, abhängt, müssen wir diesen Wert bei einer Änderung der Bezugachsen jeweils neu berechnen.

Mit dem Ziel, den Rechenaufwand bei einer Änderung der Bezugachsen zu verringern, untersuchen wir in diesem Abschnitt den Zusammenhang von Flächenträgheitsmomenten in zwei parallelen Koordinatensystemen, wobei eines von ihnen seinen Ursprung im Flächenschwerpunkt hat.

Betrachten wir in Abb. 6.3.1 einen beliebigen Querschnitt. Das \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\), \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Koordinatensystem ist das Schwerachsensystem der dargestellten Fläche, d.h. es hat einen Ursprung im Flächenschwerpunkt \(S\).

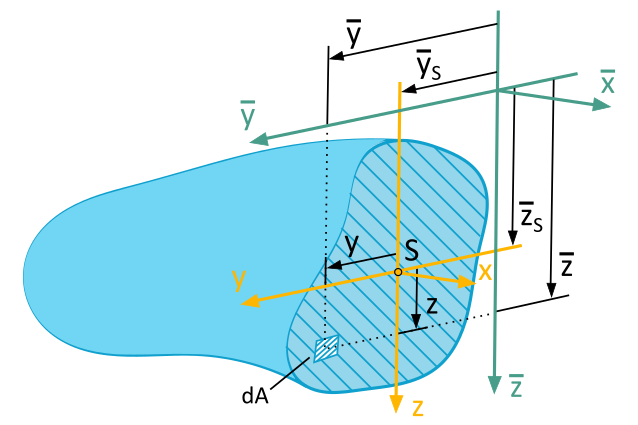

Beliebige Querschnittsfläche, beliebiges Flächenelement dA. Gelbes y,z-Koordinatensystem im Schwerpunkt, grünes y,z (alle mit Überstrich)-Koordinatensystem parallel zum gelben, aber beliebig angeordnet.
Abb. 6.3.1: Parallelverschiebung der Koordinatenachsen

Daneben sehen wir ein zum \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\),\(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Koordinatensystem parallel verschobenes \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{y}}\),\(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{z}}\)-Koordinatensystem. Die Schwerpunktkoordinaten bezüglich des \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{y}}\),\(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{z}}\)-Koordinatensystems sind \(\overline{y}_s\), \(\overline{z}_s\).

Das infinitesimale Flächenelement \(\mathrm{d}A\) befindet sich bezüglich des \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\),\(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Koordinatensystems an der Position \(y\), \(z\). Damit erhalten wir die Lagekoordinaten des infinitesimalen Flächenelements bezogen auf das \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{y}}\),\(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{z}}\)-Koordinatensystem mit

$$ \begin{align} \tag{1} \overline{y} &= y + \overline{y}_s\\[7pt] \tag{2} \overline{z} &= z + \overline{z}_s \end{align} $$

Durch Einsetzen dieser beiden Gleichungen (1) und (2) in die Formeln (6.2) und (6.4) erhalten wir die Flächenträgheitsmomente für ein zu einem \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\), \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)- Schwerachsensystem (Koordinatensystem mit Ursprung im Flächenschwerpunkt) parallelen, beliebigen \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{y}}\),\(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{z}}\)-Koordinatensystem:

$$ \begin{alignat}{3} \tag{3} I_{\overline{y}} &= \int\limits_{(A)} \overline{z}^2 \ \mathrm{d}A &&= \int\limits_{(A)} \left(z + \overline{z}_s\right)^2 \ \mathrm{d}A\\[7pt] \tag{4} I_{\overline{z}} &= \int\limits_{(A)} \overline{y}^2 \ \mathrm{d}A &&= \int\limits_{(A)} \left(y + \overline{y}_s\right)^2 \ \mathrm{d}A \\[7pt] \tag{5} I_{\overline{yz}} &= I_{\overline{zy}} = -\int\limits_{(A)} \overline{y} \cdot \overline{z} \ \mathrm{d}A &&= -\int\limits_{(A)} \left(y + \overline{y}_s\right) \cdot \left(z + \overline{z}_s\right) \ \mathrm{d}A \end{alignat} $$

Ausmultiplizieren der Klammern ergibt

$$ \begin{align} \tag{6} I_{\overline{y}} &= \int\limits_{(A)} z^2 + 2z\overline{z}_s + \overline{z}_s^2 \ \mathrm{d}A\\[7pt] \tag{7} I_{\overline{z}} &= \int\limits_{(A)} y^2 + 2y\overline{y}_s + \overline{y}_s^2 \ \mathrm{d}A \\[7pt] \tag{8} I_{\overline{yz}} &= -\int\limits_{(A)} yz + y\overline{z}_s + \overline{y}_s z + \overline{y}_s\overline{z}_s \ \mathrm{d}A \end{align} $$

Wenden wir die Summenregel an und ziehen die Konstanten \(2\), \(\overline{y}_s\) und \(\overline{z}_s\) entsprechend der Faktorregel vor die Integrale, erhalten wir:

$$ \begin{align} \tag{9} I_{\overline{y}} &= \int\limits_{(A)} z^2 \ \mathrm{d}A + 2\overline{z}_s \int\limits_{(A)} z \ \mathrm{d}A + \overline{z}_s^2 \int\limits_{(A)} \ \mathrm{d}A\\[7pt] \tag{10} I_{\overline{z}} &= \int\limits_{(A)} y^2 \ \mathrm{d}A + 2\overline{y}_s \int\limits_{(A)} y \ \mathrm{d}A + \overline{y}_s^2 \int\limits_{(A)} \ \mathrm{d}A\\[7pt] \tag{11} I_{\overline{yz}} &= -\int\limits_{(A)} yz \ \mathrm{d}A - \overline{z}_s \int\limits_{(A)} y \ \mathrm{d}A - \overline{y}_s \int\limits_{(A)} z \ \mathrm{d}A - \overline{y}_s\overline{z}_s \int\limits_{(A)} \ \mathrm{d}A \end{align} $$

Wir können die Gleichungen vereinfachen, indem wir uns die Integrale genauer ansehen. So sind \(\int\limits_{(A)} y \ \mathrm{d}A\) und \(\int\limits_{(A)} z \ \mathrm{d}A\) Flächenmomente 1. Ordnung, auch statische Momente genannt.

Anwendung findet das statische Moment unter anderem bei der Bestimmung der Schwerpunktkoordinaten \(y_s\) und \(z_s\):

$$ \begin{aligned} y_s &= \dfrac{S_y}{A} = \dfrac{\int\limits_{(A)} z \ \mathrm{d}A}{A} \qquad \qquad z_s = \dfrac{S_z}{A} = \dfrac{\int\limits_{(A)} y \ \mathrm{d}A}{A} \end{aligned} $$

Nach Abb.6.3.1 sind unsere Überlegungen von einem \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\),\(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Koordinatensystem ausgegangen, das seinen Ursprung im Flächenschwerpunkt hat. Filtern wir dieses Koordinatensystem optisch heraus und unterteilen die Fläche in infintesimale Flächenelemente \(\mathrm{d}A\), können wir uns die statischen Momente veranschaulichen:

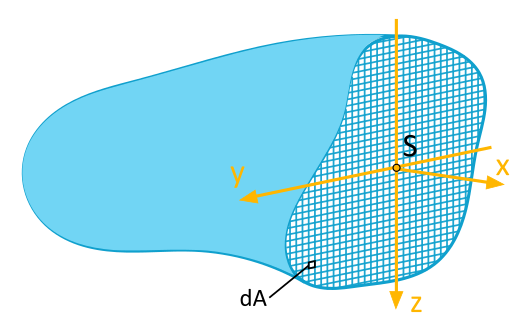

Beliebige Querschnittsfläche mit gelben y,z- Koordinatensystem im Schwerpunkt. In der Fläche werden unzählige dA-Flächenelemente in Rasterform dargestellt.
Abb. 6.3.2: Statisches Moment

Wir bestimmen ein statisches Moment um eine Achse durch die Addition aller Infinitesimalen Flächenelemente multipliziert mit ihrem Abstand zur Achse. Dividieren wir diesen Wert durch die Gesamtfläche, erhalten wir den Abstand des Flächenschwerpunktes zu dieser Achse.

Sind aber die Koordinatenachsen wie in unserem Fall die \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\),\(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Achsen Schwerachsen und haben somit ihren Ursprung im Flächenschwerpunkt, so sind die Abstände des Schwerpunktes zu diesen Achsen \(y_s=0\) und \(z_s = 0\).

Dies bedeutet, dass die statischen Momente für die \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\)- und \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\)-Achse Null sind:

$$ \begin{align} \tag{12} S_y &= \int\limits_{(A)} z \ \mathrm{d}A = 0\\[7pt] \tag{13} S_z &= \int\limits_{(A)} y \ \mathrm{d}A = 0 \end{align} $$

Bezüglich der Schwerachsen \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\), \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\) gilt zudem nach den Formeln (6.2) und (6.4) :

$$ \begin{align} \tag{14} I_y&= \int\limits_{(A)} z^2 \ \mathrm{d}A \\[7pt] \tag{15} I_z&= \int\limits_{(A)} y^2 \ \mathrm{d}A \\[7pt] \tag{16} I_{yz} &= I_{zy} = -\int\limits_{(A)} y \cdot z \ \mathrm{d}A \end{align} $$

Schreiben wir dann noch

$$ \begin{align} \tag{17} A &= \int\limits_{(A)} \ \mathrm{d}A \end{align} $$

erhalten wir mit den Gleichungen (9) - (11) die Flächenträgheitsmomente bei Parallelverschiebung der Bezugachsen aus den Flächenschwerpunkt heraus:

$$ \begin{align} I_{\overline{y}} &= I_y + \overline{z}_s^2 \cdot A\\[7pt] I_{\overline{z}} &= I_z + \overline{y}_s^2 \cdot A\\[7pt] I_{\overline{yz}} &= I_{\overline{zy}} = I_{yz} -\overline{y}_s \cdot \overline{z}_s \cdot A \end{align} $$

(6.10)

Die Formeln (6.10) werden als Satz von Steiner bezeichnet.

Folgende Besonderheiten lassen sich aus dem Satz von Steiner ableiten:

  1. Bei den axialen Flächenträgheitsmomenten \(I_{\overline{y}}\) und \(I_{\overline{z}}\) sind die Steiner-Anteile immer positiv, da die Koordinaten \(\overline{y}_s\) und \(\overline{z}_s\) im Quadrat auftreten. Da sie zudem für beliebige parallele Achsen zu den axialen Flächenmomenten der Schwerachsen hinzuaddiert werden, bedeutet dies:
    Die axialen Flächenträgheitsmomente \(I_y\) und \(I_z\) für die Schwerachsen \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}y}\), \(\definecolor{lsyellow}{RGB}{255,182,0} {\color{lsyellow}z}\) sind immer kleiner als die axialen Flächenträgheitsmomente \(I_{\overline{y}}\) und \(I_{\overline{z}}\) eines beliebigen, parallel verschobenen \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{y}}\), \(\definecolor{lsgreen}{RGB}{79,175,152} {\color{lsgreen}\overline{z}}\)-Koordinatensystems.
  2. Der Satz von Steiner veranschaulicht lediglich die Verhältnisse zwischen einer willkürlich gewählten Koordinatenachse und der Schwerpunktachse, jedoch nicht die Beziehungen zwischen zwei beliebigen Koordinatenachsen.
  3. Bei Verschiebung einer beliebigen Koordinatenachse in Richtung der Schwerpunktachsen erfolgt die Subtraktion der "Steiner-Anteile":
    $$ \begin{align} I_y &= I_{\overline{y}} - \overline{z}_s^2 \cdot A\\[7pt] I_z &= I_{\overline{z}} - \overline{y}_s^2 \cdot A\\[7pt] I_{yz} &= I_{zy} = I_{\overline{yz}} +\overline{y}_s \cdot \overline{z}_s \cdot A \end{align} $$
  4. Muss das Flächenträgheitsmoment von einer beliebigen Achse zu einer anderen beliebigen parallelen Achse umgerechnet werden, d.h. beide Achsen sind keine Schwerachsen, dann sind zwei Schritte notwendig:
    • Zunächst muss das bekannte Flächenträgheitsmoment der ersten Achse mit dem negativen Steiner-Anteil zur Schwerachse hingeschoben werden.
    • Jetzt kann im zweiten Schritt das ermittelte Flächenträgheitsmoment der Schwerachse mit dem entsprechenden positiven Steiner-Anteil zur gesuchten, parallelen Achse verschoben werden.

Beispiel 6.5: Bestimme Flächenträgheitsmoment für ein Koordinatensystem parallel zum Schwerachsensystem

Für die abgebildete Rechteckfläche sind folgende Flächenträgheitsmomente bezüglich des dargestellten \(\overline{y}\), \(\overline{z}\)-Koordinatensystems zu bestimmen:

Die Abbildung zeigt eine rechteckige Querschnittsfläche der Breite b und Höhe h. Ein gelbes y,z-Koordinatensystem liegt mit seinem Ursprung im Schwerpunkt des Rechtecks. Ein grünes y mit Überstrich,z mit Überstrich-Koordinatensystem liegt mit seinem Ursprung in der linken oberen Ecke des Rechtecks. Die y-Achsen sind nach links postiv, die z-Achsen nach unten positiv.
Abb. B6.5.1: Rechteckfläche
  1. axiales Flächenträgheitsmoment \(I_\overline{y}\)
  2. axiales Flächenträgheitsmoment \(I_\overline{z}\)
  3. biaxiales Flächenträgheitsmoment \(I_{\overline{yz}}\)

Gegeben sind die Flächenträgheitsmomente bezüglich der Schwerachsen:

$$ \begin{align} I_y &= \dfrac{b \cdot h^3}{12} \\[7pt] I_z &= \dfrac{b^3 \cdot h}{12} \\[7pt] I_{yz} &= 0 \end{align} $$
Lösung

Die Bezugachsen der gesuchten Flächenträgheitsmomente, \(\overline{y}\) und \(\overline{z}\), liegen parallel zu den Schwerachsen \(y\) und \(z\), für die die Flächenträgheitsmomente bekannt sind. Wir müssen also die Formel (6.10) anwenden, um diese Aufgabe mit möglichst geringem Aufwand zu lösen:
